Общее описание

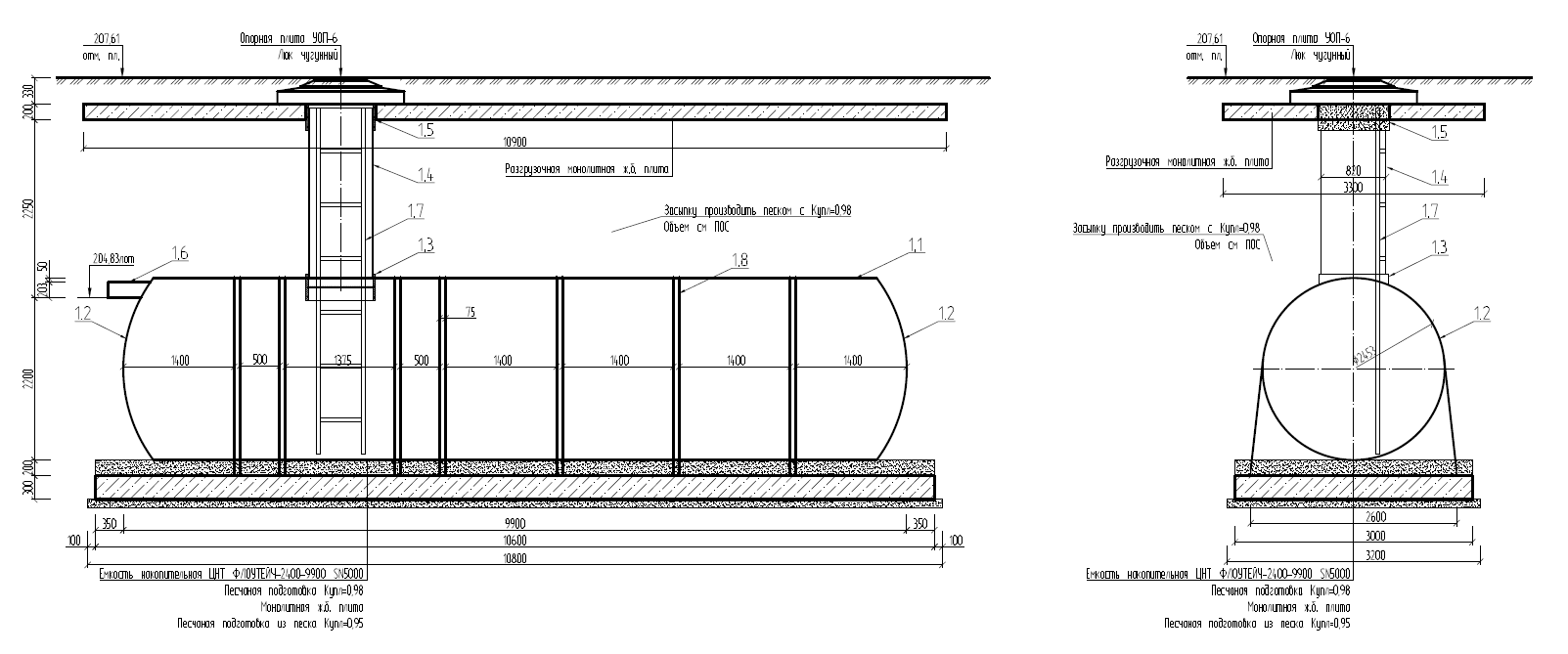

Ёмкость накопительная ЦНТ ФЛОУТЕЙЧ-2400-9900 SN5000, длиной L9900 диаметром DN 2400 из термореактивного стеклопластика на основе полиэфирных смол (Atlac 430 – футеровочной слой, Polimal 104 Т-1 – конструкционный слой) класс жесткости SN 5000, толщина стенки корпуса не менее 33,32 мм согласно ТУ 2296-002-67229373-2013 по технологии ЦНТ с теплоизолированной горловиной в комплекте с лестницей из нержавеющей стали в комплекте.
Комплект поставки:
- Труба стеклопластиковая FLOWTECH DN2400 PN1 SN5000 L=9,9м – 1шт.
- Заглушки сферические из элементов стеклопластиковой трубы DN2400PN1SN5000 – 2шт.
- Муфта стеклопластиковая DN800 PN1 – 1шт.
- Труба стеклопластиковая FLOWTECH DN800 PN1 SN5000 L=2,08м – 1шт.
- Муфта стеклопластиковая DN800 PN1 (ТИП А) – 1шт.
- Гильза стеклопластиковая DN250 PN1 (внутренний Ш249,8) – 1шт.
- Лестница из нержавеющей стали – 1шт.
- Стяжные ремни – 7шт.
Монтаж
Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.
Она может размещаться как под газоном, так и под проезжей частью, но в последнем случае, над станцией необходимо предусмотреть разгрузочную плиту, а люки из стеклопластика заменить на чугунные.
- Перед установкой стеклопластикового корпуса канализационной насосной станции роется котлован, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта
- Устанавливается корпус и фиксируется анкерными соединениями на фундаменте, осуществляется подсоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием
- С помощью направляющих монтажных механизмов опускаются насосы, подвешиваются и выставляются по уровням поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе
