Общее описание

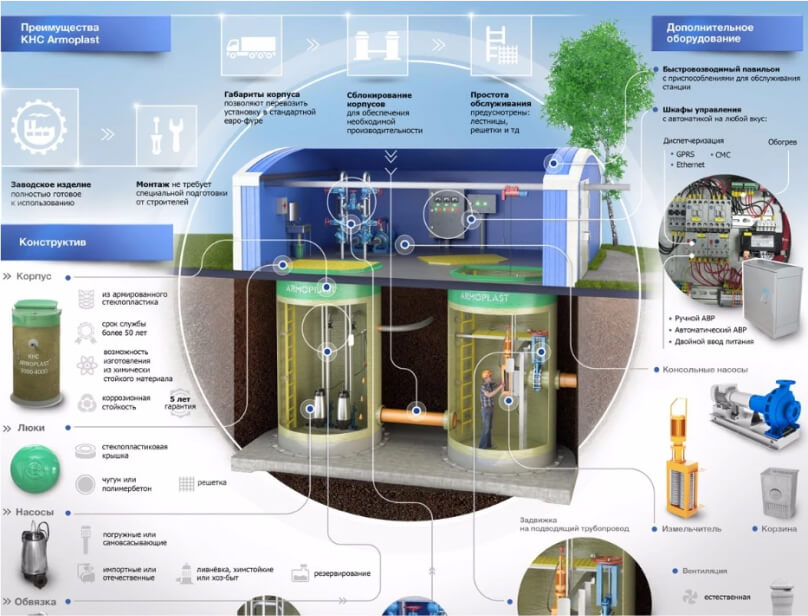

Комплектная канализационная насосная станция КНС ЦНТ представляет собой герметичную стеклопластиковую емкость со смонтированными в ней насосами, обвязкой, лестницей, площадкой для обслуживания, люком и дополнительным оборудованием.
Корпус производится из коррозионностойкого армированного стеклопластика на собственном заводе. Насосы могут устанавливаться непосредственно в резервуаре, либо в отдельной выделенной смежной секции. Оборудование комплектуется трубопроводной и запорной арматурой, а также крепежными элементами, системами автоматизации и обслуживания
Монтаж
Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.
Она может размещаться как под газоном, так и под проезжей частью, но в последнем случае, над станцией необходимо предусмотреть разгрузочную плиту, а люки из стеклопластика заменить на чугунные.
- Перед установкой стеклопластикового корпуса канализационной насосной станции роется котлован, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта
- Устанавливается корпус и фиксируется анкерными соединениями на фундаменте, осуществляется подсоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием
- С помощью направляющих монтажных механизмов опускаются насосы, подвешиваются и выставляются по уровням поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе
- Перекачка канализационных стоков поселков и городов
- Подача сточных вод на очистные сооружения
- Подача воды на противопожарные нужды
- Техническое водоснабжение на предприятиях
- Сброс очищенных сточных вод в удаленный природный водоем
- Насосные станции подъема воды
- Различные системы канализации
- Индивидуальные системы водоснабжения
<ul>
<li>Стеклопластиковый резервуар с крышкой, опорным основанием и технологическими элементами (вентиляция, кабельный ввод и т.д.)</li>
<li>Рабочий и резервный насосы</li>
<li>Направляющие монтажные механизмы, упрощающие установку агрегатов и необходимые для ревизии или замены насоса</li>
<li>Трубная обвязка из нержавеющей стали или ПВХ</li>
<li>Регулирующая и запорная арматура для возможности направления потока откачиваемой жидкости по требованию</li>
<li>Набор поплавковых выключателей для обеспечения автоматической работы канализационной насосной станции</li>
<li>Лестница и площадка для удобства обслуживания</li>
<li>Контейнер для улавливания мусора</li>
<li>Пульт для управления в ручном или автоматическом режимах</li>
</ul>
Мы часто получаем нестандартные запросы на покупку различного дополнительного оборудования. Всего нашими инженерами было реализовано около 30 видов различных решений. Ниже приведены самые частые из них:
- Утепление и обогрев. При размещении канализационной насосной станции КНС в условиях низких отрицательных температур, на этапе производства в заводских условиях выполняется утепление корпуса теплоудерживающими материалами. При необходимости, канализационная насосная станция оборудуется системами принудительного обогрева.
- Расходомер. При необходимости, в комплект поставки может быть включен расходомер для учета количества перекачиваемой жидкости.
- Измельчитель. Позволяет перерабатывать крупнофракционные отходы канализации, которые затем удаляются насосом. Устанавливается вместо контейнера для улавливания мусора.
- Быстровозводимый павильон. Позволяет устанавливать дополнительное оборудование для обслуживания канализационной насосной станции.
- Заслонки. Устанавливаются на подводящий трубопровод, чтобы при обслуживании исключить попадание жидкости в станцию.
Канализационноые насосные станции КНС Армопласт проектируются и изготавливаются в соответствии с поставленной задачей, учитывая специфику объекта. В зависимости от назначения, условий предполагаемого размещения и предъявляемых требований определяются конструктивные и технологические параметры к оборудованию.
Функциональный состав и оснащение комплектной станции перекачки стоков могут варьироваться в широких диапазонах. При этом выполняется индивидуальный подбор комплектующего оборудования и расчет конструкции по заданным параметрам, что позволяет оптимизировать окончательную стоимость КНС.
Основными параметрами для расчета цен канализационной насосной станции являются:
- Принимаемый объем жидкости во времени и ее характеристики
- Требуемый расход жидкости в единицу времени (расход насоса)
- Высота подъема жидкости (напор насоса) и протяженность напорного коллектора
- Глубина залегания подводящих трубопроводов
- Вариант размещения корпуса станции
